成果展 > BIM技术

BDIP在漕河泾南部综合体项目中的应用

1、项目简介

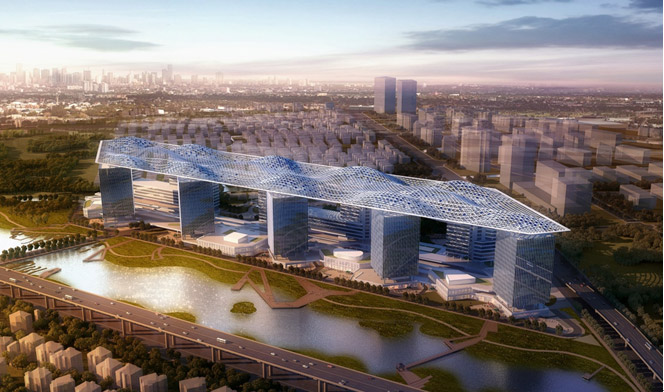

漕河泾南部综合体项目,位于沪昆高速新桥段西侧,长1.5公里,由国际知名建筑设计师拉斐尔·维诺利操刀设计的这条长廊,横贯整个600亩基地,不论在建筑体量、设计风格上,还是在业态、功能的布局上,都将是世界仅有。

除了“惹眼”的建筑风格,长廊的建设还将采用目前最先进的节能环保技术。如覆盖在长廊顶部的顶盖,将铺设总面积达9万平方米的太阳能光膜,可以满足长廊一半左右的用电需求;LED展示及垂直绿化,体现出了高科技元素与整体城市设计的有机融合;先进的雨水收集处理系统,则将为长廊提供大量的生活用水;与此同时,还有能源中心、屋顶绿化等,也都在应用范围。

项目建成后,将融合5A级办公、商业配套、星级酒店、展示交易和餐饮娱乐等多种功能,成为“上海的小拉德芳斯、松江的新天地”。

本项目建筑规模庞大,参建单位多。为了避免施工过程中出现的位置问题,业主应用建筑信息模型技术应用全过程BIM咨询服务,同时配合企业BIM平台管理服务,架构BIM全过程协同管理平台及建筑工地智慧考评系统,提高工程设计文件质量,协助施工管理,并为物业运维管理的科学化。

2、BDIP介绍和在项目中的应用点

BDIP,全称Building data integrate platform(建筑数据集成平台),是由毕埃慕开发的一款以BIM模型为核心的从规划设计到工程竣工阶段的数据集成平台。系统平台采用B/S架构,支持公有云或私有云部署,保障数据安全,企业机密数据均可储存在本地服务器,降低数据泄露风险。平台支持各种定制化配置,可以针对业主在项目管理上的需求,对功能模块和层级架构进行个性化设置和开发。通过知识、协作、项目的模块应用,将项目中资料信息的统一管理,协作沟通的管理,以及项目任务的跟踪管理都集成在平台。项目执行人员负责传递资料及信息反馈,管理人员负责审核决策,跟踪查看进展。以项目为基础的精细化管理,为企业提供及时准确的项目信息,从而实现数字化施工。

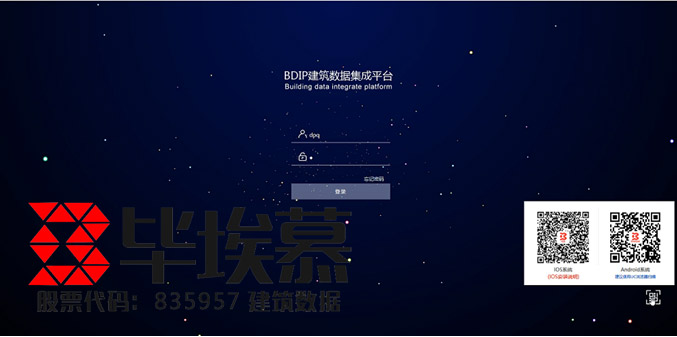

平台部署前期,通过梳理业主单位在组织架构和管理范围,确定平台中各个公司部门的权限及账号数量。扫描右下角二维码,下载平台手机客户端版本,同时提供安装说明供参考。

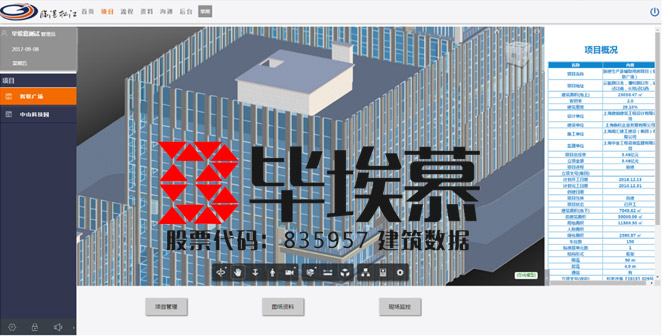

门户界面相当于电脑系统桌面,根据业主及项目参与方的需求提供专项定制,包含页面效果和平台功能。相关人员登录后第一时间看到和自己相关的会议、提醒、文档资料、任务安排、项目环境(GIS、视频)等。平台又有企业级和项目级之分,企业级平台可用于多项目管理,可无限新增或者修改项目;项目级只针对某个具体的项目。

知识模块主要用于存储项目管理相关的各种资料,如项目的工作周报,CAD或者PDF的电子图,BIM模型,各种技术规范等。资料支持附件上传下载,根据不同权限可以控制查阅转载下载等。并提供按项目、按类别、按部位、按时间等分类进行管理资料,同时提供数据统计分析、数据查看功能。

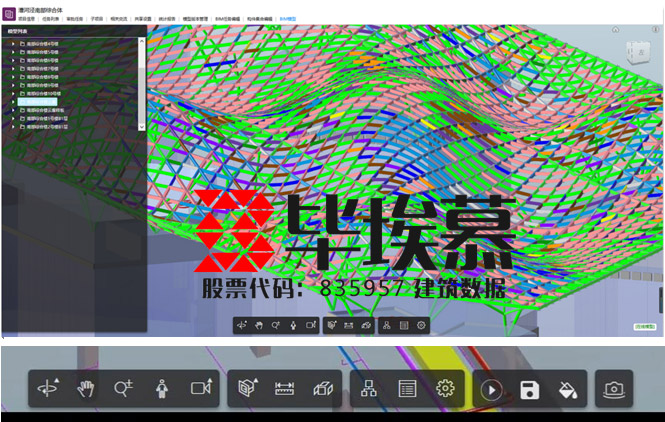

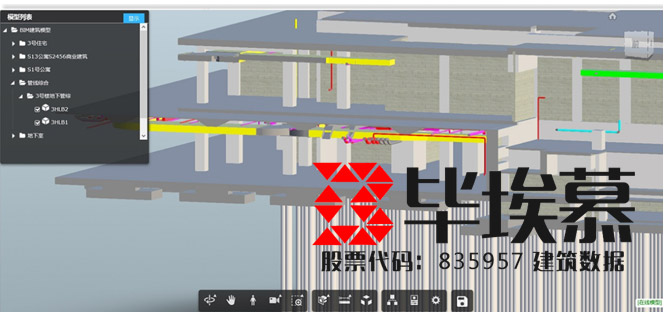

模型控件中分别对应的是:

三维中旋转模型、平移、扩/缩模型、漫游、录屏;剖切、度量、模型构建分散效果;树状菜单、特性菜单、设置;4D模拟播放、视点保存、着色;360度全景。

模型支持在浏览过程中,随时上传资料、发起流程、创建工作任务。并通过构件集形式批量处理构件与资料文档、流程任务的关联工作,同时支持模型二三维联动。

项目管理中涉及到大量的工作流程、领导审批签字等工作。流程没有按时批复导致工作拖延无法进展的问题也是业主经常碰到的痛苦。往往很多流程节点较多,到底卡在何处找起来也很困难。平台通过将日常纸质签字流程搬到系统中,可以大大提高流程流转速度,加快工作进展。根据漕河泾项目流程和审批的具体要求,进行项目管理流程定制,例如设计问题、图纸发放归档、质量管理、安全管理、现场巡检等。

漕河泾项目基于BDIP平台的业主汇报

3、在项目建设过程中根据业主需求和完善的功能

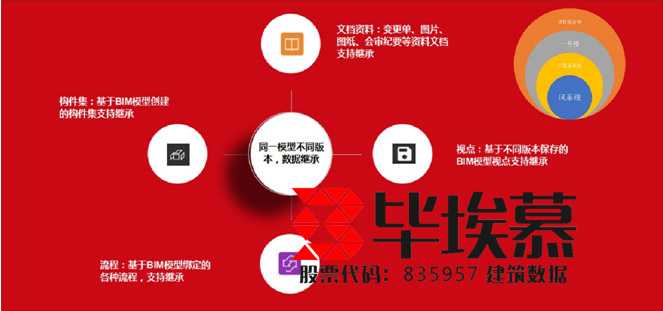

多版本BIM模型挂接数据自动继承:BDIP平台支持基于BI M模型挂接的数据资料可相互继承。例如:同一项目的多个变更版本所挂接的文档或流程数据自动相互继承,局部模型与整体模型挂接的数据自动继承。

多模型合并:BDIP支持多模型在线合并查看,可以对不同的BIM模型进行勾选实现同时查看及相关操作例如:同一项目的不同楼层,同一楼层的不同专业等都可以自由合并。上传者可以分专业或者分部位进行BIM模型上传,发生变更时,只要更新对应变更的部位或者专业即可。

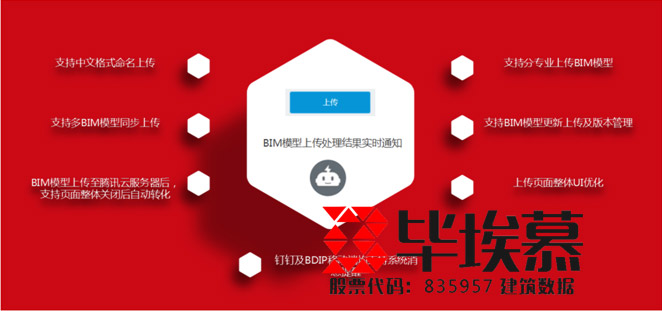

BIM模型一键上传:用户可以自由进行项目文件夹的创建及修改,并进行十余种主流BIM模型的自主上传,支持多个模型文件一键上传,BDIP服务器后台进行自动轻量化转化,转化结果可以通过钉钉及BDIP移动端进行实时推送提醒。

实时共享:项目参与各方可以基于某一BIM模型创建实时共享讨论房间,邀请讨论方进入房间进行远程实时讨论,房间内的参与者可以共享发起人的BIM模型实时视点及操作动作,从而实现多人在线实时协作,高效协同。该功能支持聊天记录历史保留及追溯,并且支持移动端实时操作。

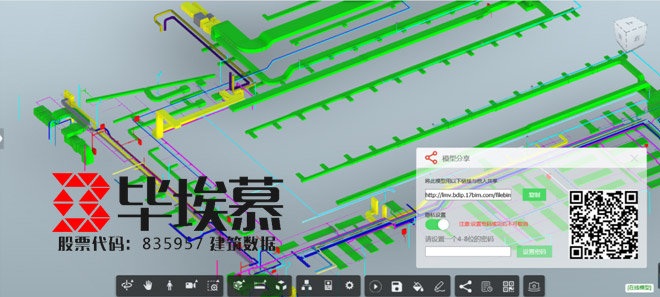

视点生成短链接/二维码通过QQ或微信实时共享:模型支持在线分享,可直接复制模型链接查看,同时可以扫码查看,可设置密码进行加密。

毕埃慕(上海)建筑数据技术股份有限公司企业简介:

1. 产品介绍

BDIP系统,全名Building data integrate platform,建筑数据集成平台。该平台是由毕埃慕开发的一款基于BIM模型为核心的,顺应BIM技术应用趋势,体现BIM技术应用的从项目规划设计到工程施工竣工阶段的数据集成平台。

2. 应用介绍

市北高新由于项目建设参与方众多,通过BIM的可视化交互,进行与项目有关的所有文档管理、BIM模型的多形式查看、保存视点发起协作,自动生成报告,自定义流程完成审批和协作等,同时移动端可实现基础功能的操作。

3. 应用价值

通过知识、协作、项目、进度等模块应用,为企业提供及时准确的项目信息,完成数据共享、协同工作,从而实现数字化设计、施工、运营的全周期协作。
